اصول کار دستگاه بافندگی حلقوی پودی گردبافی
اصول کار بافندگی حلقوی پودی/ گردبافی
Working Principle Of Circular Knitting Machine
لینک اشتراک گذاری: https://b2n.ir/nassajyar245
بر روی عکس کلیک نمایید.

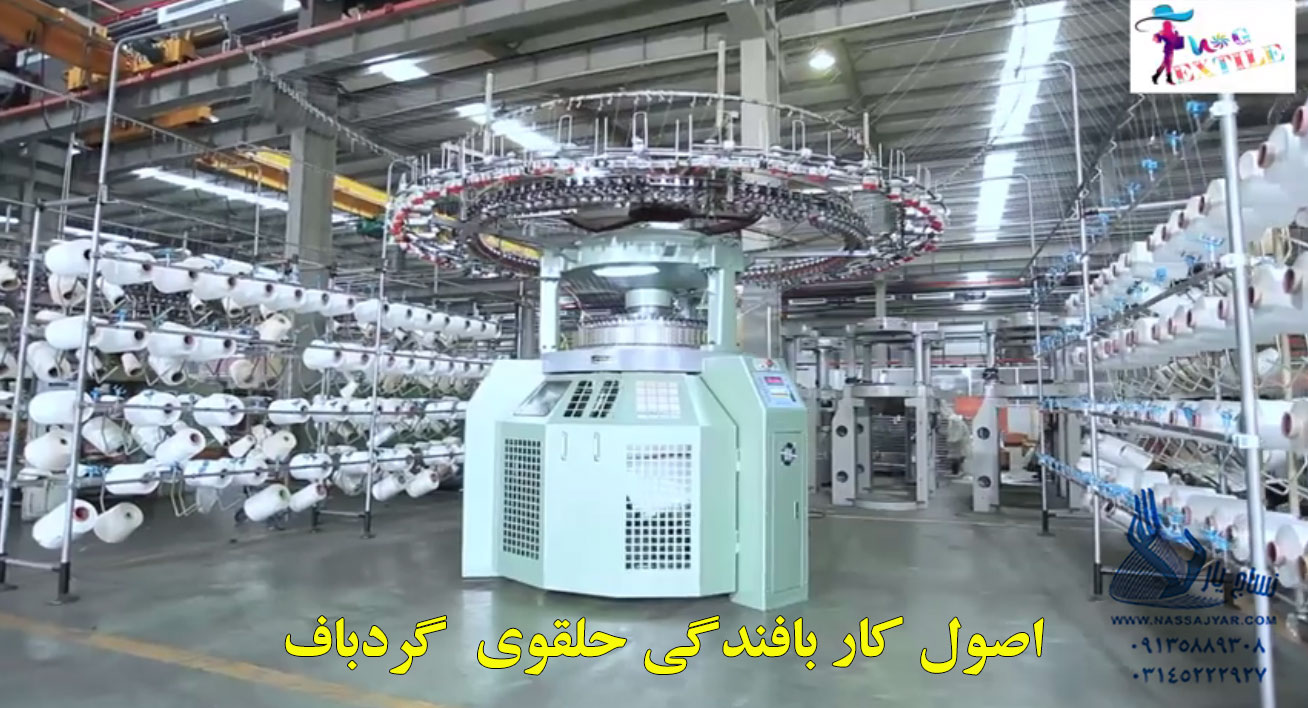

ماشین بافندگی حلقوی گردباف برای تولید پارچه‌های حلقوی پودی به شکل نیمه خودکار و یا تمام اتوماتیک استفاده می‌شود. در این ماشین همیشه یک پارچه لوله‌ای شکل تولید می‌شود. این ماشین‌ها به دلیل بهره‌وری بالا و کار کردن راحت با آن‌ها به طور گسترده در صنعت برای تولید پارچه استفاده می‌شوند. در این ویدئو نحوه کار کردن ماشین بافندگی حلقوی گردباف را برای شما توضیح خواهم داد. سلام! به وبلاگ نساجی خوش آمدید. با ما باشید و دانش نساجی خود را افزایش دهید. مسیر یک ماشین بافندگی حلقوی گردباف از قفسه نخ شروع می‌شود. قفسه برای قرار دادن بسته‌های نخ استفاده می‌شود که نخ از روی آن‌ها باز شده و از طریق لوله‌های آلومینیومی به ماشین تغذیه می‌شود. نخ از روی بسته نخ باز شده و از طریق لوله‌های آلومینیومی به سیستم تغذیه مثبت می‌رسد. سیستم تغذیه مثبت مقدار نخ مورد نیاز سوزن را با کشش مناسب به آن تغذیه می‌کند. بیایید به قسمت‌های مهم تغذیه‌کننده مثبت و عملکردهای آن‌ها نگاهی بندازیم. در صورتی که نخ گره داشته باشد، قسمت گره‌گیر آن را تشخیص می‌دهد. کشش‌دهنده‌های مغناطیسی کشش نخ را در سطح مناسب نگه می‌دارند. نخ به دور یک پولی پیچیده می‌شود که مقداری نخ اضافی را برای اطمینان از تامین مداوم نخ به ماشین ذخیره می‌کند. در قسمت بالایی سیستم تغذیه مثبت دو پولی محرک قرار دارد. این دو پولی توسط تسمه دندانه‌دار حرکت خود را می‌گیرند.
هر گونه نخ پارگی توسط یک حس‌گر تشخیص داده می‌شود و ماشین به طور خودکار توسط سیستم تشخیص ترمز آن متوقف می‌شود. نخ توسط راهنمای سیستم تغذیه مثبت به سوزن تغذیه می‌شود و به سوزن می‌رسد تا از طریق عملیات بادامک و سینکر حلقه جدید تشکیل شود.
بادامک‌ها قطعاتی هستند که حرکت چرخشی ماشین را به حرکت رفت و برگشتی مناسب برای سوزن‌ها و سایر عناصر بافندگی تبدیل می‌کنند. حرکت هر یک از سوزن‌ها از طریق عمل بادامک‌ها بر روی پایه سوزن‌ها به دست می‌آید. سینکر قسمتی از ماشین است که در هماهنگی با سوزن یک حلقه را تشکیل می دهد. وقتی سوزن نخ را به شکل حلقه در می‌آورد، سینکر حلقه‌ها را پایین نگه داشته و سر جای خود نگه می‌دارند. سینکرها برای نگه داشتن لبه پارچه نیز طراحی شده‌اند تا به هنگام تشکیل حلقه توسط نخ کشیده نشوند. تصویر نزدیک‌تر نشان می‌دهد که چگونه سوزن‌های ماشین گردباف یکی پس از دیگر در رج‌های افقی و در محیط دایره‌ای سیلندر به ترتیب تشکیل حلقه می‌دهند. پس از بافت پارچه توسط عناصر بافندگی، پارچه بافته شده از روی یک بازکننده عبور کرده و بعد از غلتک برداشت روی غلتک پیچش پیچیده می‌شود. این بازکننده بیضوی کشش غلتک برداشت را به طور یکنواخت روی پارچه توزیع کرده و باعث می‌شود پارچه لوله‌ای شکل به حالت مسطح در بیاید. در نهایت رول پارچه برش داده شده و به ماشین بازرسی فرستاده می‌شود تا عیوب پارچه شناسایی شوند.
تشکیل حلقه درماشین گردباف تاری پودی
مشاهد فیلم در آپارات
https://www.instagram.com/p/CII1nFsHDbF/?utm_source=ig_web_copy_link
دس
تگاه بافندگی حلقوی پودی - دستگاه گردبافی - ماشین گردبافی
Working Principle of Circular Knitting Machine
Circular knitting machine is a device which is used to create weft knitted fabrics in a semi or fully automated fashion.it always produces a tube-shaped fabric.it is widely used throughout the knitting industry to produce fabric for its productivity and user-friendliness.
in this video i will give you clear concept how actually a circular knitting machine works.hello viewers welcome to the textile vlog stay with us and enrich your textile knowledge.
journey of circular knitting started from creel. creel is used to place the yarn cone from where the yarn is supplied to machine through aluminum tube from cone yarn go through the aluminum tube to positive feeder .positive feeder is device which supply required amount of yarn to the needle with proper tension.let's see some important parts of positive feeder and their functions not catcher if yarn contain any knot it minimizes by not catcher magnetic tensioner maintain proper yarn tension through the magnetic tensioner.
yarn wounded into a pulley is called yarn pulley.yarn pulley store some extra yarn to ensure continuous supply of yarn to the machine,upper side of positive feeder have two driving pulleys. driving pulley got motion through the tooth belt. if any yarn breakage occurs it detects by a sensor and stop the machine automatically by its automatic brake detection system from positive feeder yarn enter into the needle to forming loop through feeder guide.then the yarn received by a needle and forming loop by the action of cam and sinker.
cams are the devices which convert the rotary machine drive into a suitable reciprocating action for the needles and other elements movement of each needle is obtained by means of cams acting on the needle butts.
the sinker is the part of the machine that coordinates with the needle to create a stitch.the sinker pulls down the loop and holds it in place while the needle pushes the yarn into the loop.
the sinkers are also designed to support the fabric once it is stitched,so that it does not pull too much on the yarn a close-up shows how a circular weft knitting needles knit one after another in sequence for each yarn loops are formed horizontally by needles knitting around the cylinder forming a two after yarn knit on the knitting elements. the knitted fabric is passed over a spreader mechanism through take-up roll and is wound into a roll .this elliptical spreader distributes the take-up tension uniformly and enables the fabric to confirm to a flat tube and finally cut the roll of fabric and sent it to inspection machine to detect any fault in the fabric.
