دستگاه لاکنی انواع نخ حاصل از الیاف استیپل Wanli- Win-tech

دستگاه اسمبلی وایندر نخ لاکنی نخ دولاکنی نخ چند لاکنی نخ

دستگاه چند لا موازی کن یا دستگاه لاکنی

وظيفه اين ماشينها، كنار هم قرار دادن نخها و در صورت لزوم، تابيدن نخها ميباشد. اين عمل براي بعضي نخهاي تار يا پود لازم است.براي پارچه هاي خيلي ظريف، معمولاً نخها را يك لا انتخاب ميكنند ولي براي پارچه هاي ضخيمتر از نخهاي چند لا شده، استفاده ميشود. نخ يك لاي ریسیده شده امكان دارد مستقيماً مورد استفاده قرار گيرد و يا در م به نخهاي دو لا و يا چند لا تبديل گردد.
نخهایی كه بعد از بوبین پیچی به انبار نخ منتقل شده اند با توجه به درخواست مشتری و با توجه به نیاز پارچه ای كه قرار است بافته شود ابتدا به صورت دولا موازی و یا چند لا موازی كنار هم گذاشته شده و سپس به هم تاب داده میشوند. به این عمل چند لا كردن نخ میگویند. در شكل زیر این عمل را مشاهده میكنید.

هدف از چندلا موازی كردن نخ عبارت است از:

a بوبین نخ یك لا

b راهنمای نخ

c كنار هم قرار گرفتن دو نخ

d پیچش نخ دو لا روی بوبین

مزایای دولا یا جند لا کردن نخ:

الف- بالا بردن بر مقاومت نخ

ب- تولید نخ با یكنواختی بیشتر

ج- با چندلا موازی كردن و تاباندن چند نوع نخ مختلف میتوان به ظاهر و خواصی كه لازم است برسیم. ممكن است نخها از یك جنس و یا اینكه نخها از جنسهای مختلف باشند.

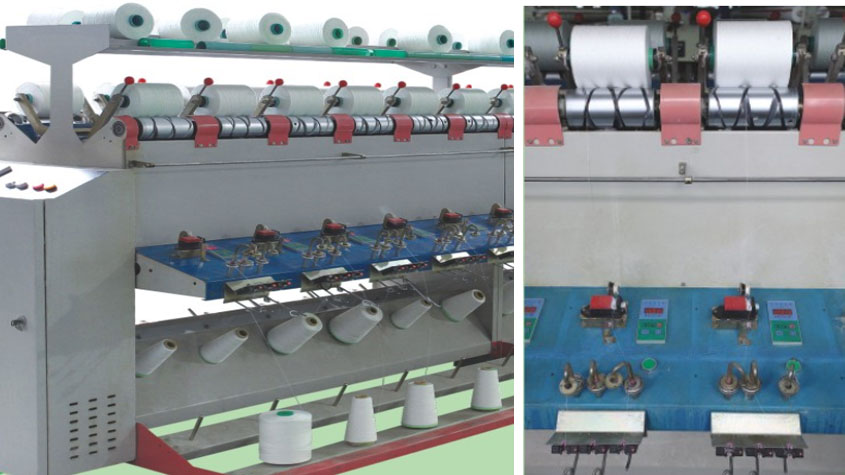

نساج یار نماینده انحصاری ماشین آلات شرکت Wanli در ایران می باشد. از جمله ماشین آلات این شرکت دستگاه چند لاکنی انواع نخ تابیده پنبه، پنبه - پلی استر، پنبه - ویسکوز است. این دستگاه در سه مدل ساخته می شود . مدل معمول این دستگاه به صورت ذیل می باشد. این دستگاه دوطرفه است و ماکزیمم می تواند 8 بخش داشته باشد و در هر بخش یا پوزیشن تعداد 12 اسپیندل قرار می گید یعنی در هر پوزیشن در هر طرف 6 اسپیندل قرار دارد. تعداد ماکزیمم اسپیندل 96 است. این دستگاه می تواند 2-3 لا نخ تولید کند ولی برای لاکنی نخ تا 12-4 لا باید از قفسه در کنار دستگاه استفاده کرد. سرعت این دستگاه 700-200 متر در دقیقه می باشد و رنج نمره نخ متریک 200- 17می باشد. ههر اسپیندل توسط یک موتور کنترل می شود. و دستگاه دارای یک موتور اصلی با توان 60 کیلووات است. قطع کن نخ دستگاه الکترونیکی می باشد. دستگاه لاکنی تمام اتوماتیک و کامپیوتری است. گیج دستگاه 280 میلیمتر می باشد.

در صورت استفاده از نخ لایکرا در پروسه چند لاکنی تعداد اسپیندل دستگاه کاهش می یابد . این دستگاه دارای 4 بخش می باشد و در هر بخش 14 اسپیندل قرار می گیرد یعنی ماکزیمم اسپیندل دستگاه 56 عدد می باشد. بطور کلی وزن بوبین خروجی از دستگاه لاکنی فوق الذکر 3-2.5 کیلوگرم می باشد.

Assembly winder for short fibers computer type for more than 3 ply

Machine mode :Two sides single layers

Raw material：Cotton and blends

Range of count :17-200Nm (10-118 Ne)

Max number of spindles： 96

Spindle gauge：280mm

Number of sections： 8

Number of spindles /section : 12

Out put/ take up bobbin length:17 or 23cm

Lenghth of empty bobbin :17 or 23cm

Full package weight :2-2.5 kg

Winding speed :200-700 M/min

Regulay for PLY :2-3 layer

Driving system: one motor control one spindle

Traverse system：drum

Speed control：Frequency inverter

Control motor： Start and stop individually

Motor power：60W per spindle

Ribbon formation：Electronic

Digital indicator： Touch screen for speed, length, productivity

Yarn tensioner：Tension spring with each yarn

Yarn sensor：Electrical sensor for each yarn

Yarn cutter：Electronic

yarn brocken automatic stop mode : Electronic

Full cylinder automatic stop mode : Electronic

Anti over lap mode : Electronic

Machine size for 96 spindles : 15.76m x 1.66m x 1.56m

Machine size :(50 1680* number of sections) * 1660 *1560

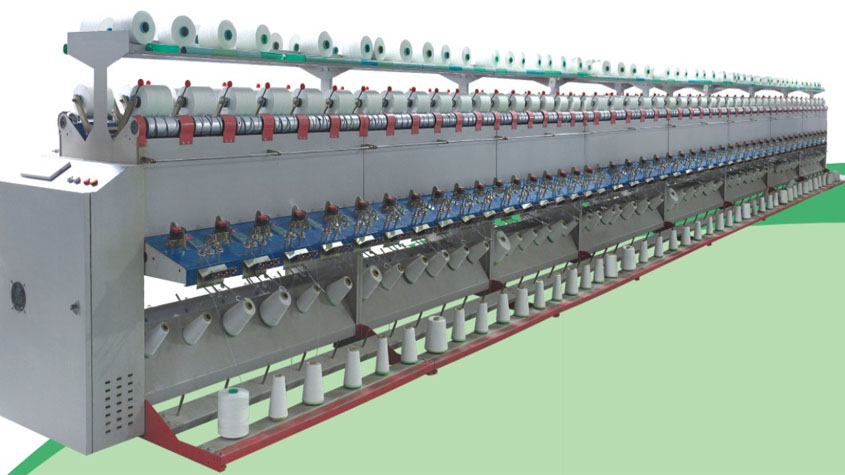

دستگاه لاکنی WL 2003 که در بالا مشاهده می شود می تواند تا 12 لا نخ تولید کند که بیشتر برای مصرف در فرش و موکت کاربرد دارد. ولی نوع دیگری از دستگاه لاکنی وجود دارد که تنها ماکزیمم تا 3 نخ را لا می کند و بیشتر برای نخهای ظریفی که در پیراهن و... استفاده می شود کاربرد دارد و در شکل ذیل قابل رویت می باشد.این دستگاه لاکنی تمام کامپیوتری است. سرعت خطی دستگاه لاکنی WL 2002 در حدود 550-150 متر در دقیقه می باشد. هر اسپیندل توسط یک موتور مجزا کنترل می شود که این امر موجب تنظیم سرعت و پیچش دقیقتر خواهد شد. دستگاه مجهز به متر کن و قطع کن الکترونیکی است. نصب دستگاه سریع و آسان می باشد . کیلووات مصرفی این دستگاه 11 کیلووات می باشد.

Assembly winder for short fibers computer type for 1-3 ply without lycra feeder

Machine mode :Two sides single layers

Yarn count range: 17-200 Nm

Max spindles :40

Numbers of spindle in each section: 5

Max sections: 8

Spindle distance : 350mm

Out put bobbin :17 or 23

Line speed :150-550 m/min

Full package output weight : 2.5-3 kg

Lenghth of input bobbin :17 or 3

PLY Range (layer) :1-3

Driving system: one motor control one spindle

Traverse system：drum

Speed control：Frequency inverter

Control motor： Start and stop individually

Ribbon formation：Electronic

Digital indicator： Touch screen for speed, length, productivity

Yarn tensioner：Magnetic tension spring with each yarn

Yarn sensor：Electrical sensor for each yarn

Yarn cutter：Electronic

Yarn brocken automatic stop mode : Electronic

Full cylinder automatic stop mode : Electronic

Anti over lap mode : Electronic

Dimension with 40 spindles :14450*1000*1400(L*W*H)

Main Motor :11kw

دستگاه لاکنی WL1500 که در شکل ذیل مشاهده می شود. راهنمای نخ و پیچش نخ با سروو موتور کنترل می شود بنابراین لاکنی نخ با دقت بسیار بالا و یکنواخت صورت می پذیرد. دستگاه تمام کامپیوتری می باشد. سیتم کنترل تنش نخ مگنتی می باشد. این دستگاه مجهز به سیستم واکس زنی و روغن زنی و... می باشد.

این دستگاه لاکنی کاملا کامپیوتری و قابل تنظیم می باشد و مشابه دستگاه وایندر ssm است. ماکزیمم اسپیندل این دستگاه 80 است که در 10 بخش قرار دارد یعنی تعداد اسپیندل در هر بخش 8 عدد می باشد. ابعاد بوبین ورودی و خروجی از دستگاه لاکنی WL 1500 می تواند 23 یا 17 سانتیمتر باشد و با توجه به نخ مورد کاربرد، وزن بوبین خروجی 3-2.5 کیلوگرم می باشد. تمام پارامترهای این دستگاه بصورت کامپیوتری قابل تنظیم است. سرعت خطی دستگاه 1200-300 متر در دقیقه می باشد. امکان کاربرد نخ لایکرا در این دستگاه لاکنی وجود دارد . تعداد لا در این دستگاه می تواند 3-1 لا است و برای لای بیشتر باید از قفسه اسفاده کرد و سنسورهای بیشتر بر روی قفسه جایگزین می شوند. این دستگاه نیز دو طرفه می باشد. سیستم تراورس درامی نیست و راهنمای نخ توسط سروو موتور کنترل می شود.

Assembly winder for short fibers computer type for 1-3 ply with lycra feeder like SSM assembly winder

Machine mode :Two sides single layers

Yarn count range: 17-200 Nm

Max spindles :80

Numbers of spindle in each section: 8

Max sections: 10

Spindle distance : 505mm

Out put bobbin :17 or 23

Line speed :300-1200 m/min

Full package output weight : 2.5-3 kg

Lenghth of input bobbin :17 or 3

PLY Range (layer) :1-3

Driving system: one motor control one spindle

Traverse system：yarn guide

Speed control：Frequency inverter

Control motor： Start and stop individually

Ribbon formation：Electronic

Digital indicator： Touch screen for speed, length, productivity

Yarn tensioner： Magnetic tension spring with each yarn

Yarn sensor：Electrical sensor for each yarn

Yarn cutter：Electronic

Yarn brocken automatic stop mode : Electronic

Full cylinder automatic stop mode : Electronic

Anti over lap mode : Electronic

Dimension with 40 spindles :21500*1000*1300(L*W*H)

Motor :0.4 kw*2/ spindle
